Предавателят 400G OEO поддържа 1xQSDP-DD клиентски интерфейс и 1xCFP2 линеен-страничен интерфейс за поддръжка на един-канален 400Gbps широко-пренос на данни. Най-напредналата кохерентна технология в индустрията и технологията за кодиране за напредваща корекция на грешки FEC позволяват високо-капацитет, високо-разстояния-относно предаване. Голям толеранс на дисперсия: 20000ps.nm, Поддържа настройка на дължината на вълната на канала, Поддържа наблюдение в реално-време на OSNR и честота на битови грешки. Кохерентната DWDM оптика може значително да увеличи капацитета и обхвата на оптичната мрежа. Моделите 400G OEO са подходящи за шасита от серия HT6000 CH04, CH08, CH20.
|
системаPараметър |
техническиIиндикатор |
|
|
Модел |
HT6000-OEO400G |
|
|
Централна дължина на вълната |
DWDM 1529.5~1565.50nm |
|
|
Скорост на данни |
400Gbps |
|
|
400G интерфейс |
Клиентска страна |
QSFP-DD 400G модул |
|
Страна на линията |
CFP2 400Gbps кохерентен модул |
|
|
FEC (усилване, забавяне, BER праг) |
200G-QPSK, 20% SDFEC, 2x100G |
Rx OSNR толеранс: 13.8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Rx OSNR толеранс: 15.8dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Rx OSNR толеранс: 21dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Размер |
191 (Ш) x 253 (Д) x 42 (В) mm |
|
|
Околна среда |
Работна температура |
-10 градуса ~ 60 градуса |
|
Температура на съхранение |
-40 градуса ~ 80 градуса |
|
|
Относителна влажност |
5% ~ 95% без-кондензация |
|
|
Консумирана мощност |
По-малко или равно на 50 W |
|
HTFHT6000SерияChassis поддържа множество услугидъскасмесване:
|
HTFHT6000DWDMСерияПродукт |
|||
|
HT6000 шаси по избор (Поддържа двойна AC + двойна DC защита) |
1U 19-инчов CH04 |
1 слот за управление на мрежата |
3 слота за универсална услуга |
|
2U 19-инчов CH08 |
1 слот за управление на мрежата |
7 слота за универсална услуга |
|
|
5U 19-инчов CH20 |
1 слот за управление на мрежата |
19 слота за универсална услуга |
|
|
NMS Board |
Управителен съвет за контрол на мрежата HTF |
||
|

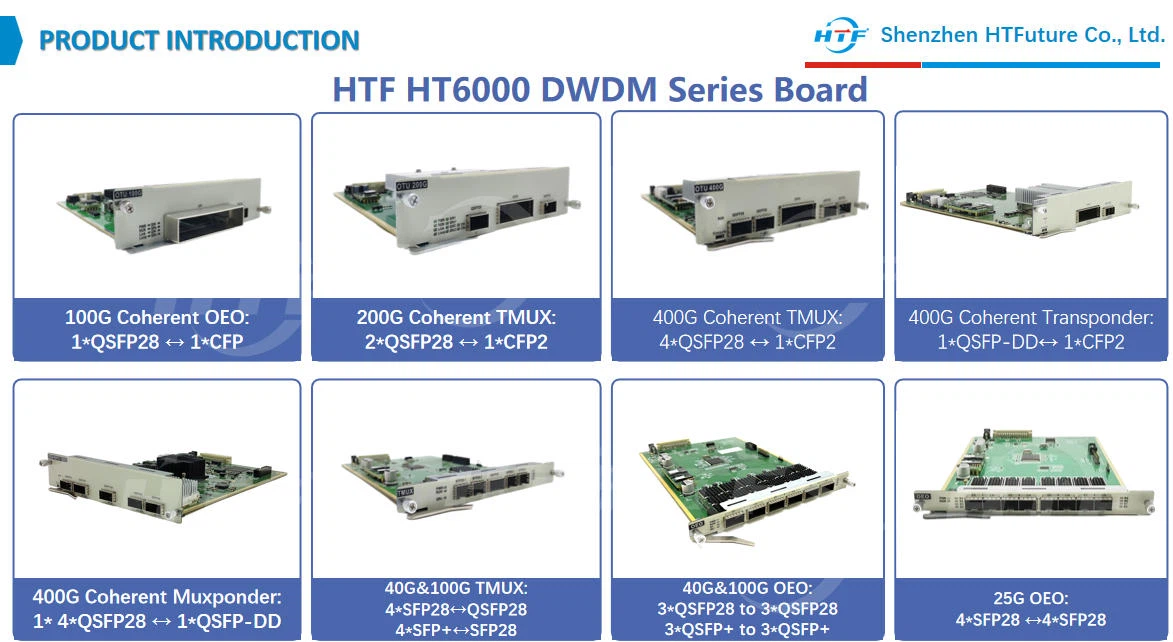

HTF Muxponder платка |
400G кохерентен TMUX: 4*QSFP28 до 1*CFP2 |
||
|
400G Мукспондер: 4*QSFP28 до 1*QSFP-DD |
|||
|
200G кохерентен TMUX: 2*QSFP28 до 1*CFP2 |
|||
|
40G&100G TMUX: 4*SFP28↔QSFP28 или 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1.25G↔10G или 8*100M↔1.25G |
|||
|
HTF транспондерна платка Система за оптично релейно усилване |
400G кохерентен OEO/транспондер: 1*QSFP-DD до 1*CFP2 |
||
|
100G кохерентен OEO: 1*QSFP28 до 1*CFP |
|||
|
40G&100G OEO: 3*QSFP28 до 3*QSFP28 или 3*QSFP+ до 3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
HTF защитна платка |
10G OCP (защита на оптичен канал): 2*SFP+↔2*SFP+ |
||
|
OLP: Защита на оптична линия (1+1, 1:1, OLP опции с двойно или единично влакно) |
|||
|
Системна платка за оптично усилване |
EDFA платка: ербий{0}}усилване на влакна (BA LA PA) |
||
|
RFA: Раманови влакна amply board |
|||
|
SOA: 100G система за оптично усилване |
|||
|
Платка за компенсиране на дисперсията |
DCM: Модул за компенсиране на дисперсията |
||
|
HTF MUX DEMUX платка |
MDU: 1~16 дължини на вълните Мултиплексиране/Демултиплексиране |
||
|
AWG: 40/48 Waves Multiplexing/Demultiplexing Card |
|||
|
OADM: Оптична мултиплексираща карта с добавяне на капка |
|||
|
Система за наблюдение на оптичен кабел |
OTDR, OSW, FWDM, OPD, OPC и др |
||
|
HTF персонализирана дъска |
VOA, OSC, PLC/FBT оптичен сплитер, WSS и др |
||
Разширяването на капацитета на оптичната мрежа трябва да бъде бързо, за да отговори ефективно на променящите се нужди от честотна лента. DWDM/OTN продуктите на HTF увеличават мрежовия капацитет за дължина на вълната, подобрявайки спектралната ефективност и намалявайки цената на бит в приложения за DCI, метро и -дълги разстояния. Използването на сменяеми модули лесно увеличава капацитета, значително намалява консумацията на енергия, опростява поддръжката и поддръжката и дава възможност за реално заплащане-докато-ви-растат архитектура.
HTF интегрираните DWDM решения включват mux/demux, усилватели, OLP/OTDR/WSS/оптичен превключвател и др. Оптиката plug{0}}and-play намалява разходите за поддръжка и увеличава максимално стойността на съществуващата инфраструктура и свързаност.
Ако имате проект за оптична мрежа, който се нуждае от надграждане на преносния капацитет, добре дошли да се свържете с екипа на HTF, за да персонализира подходящото решение за вас.
