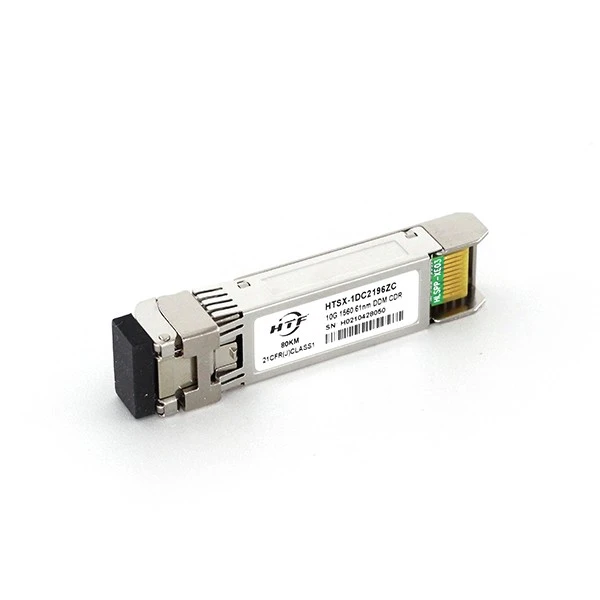

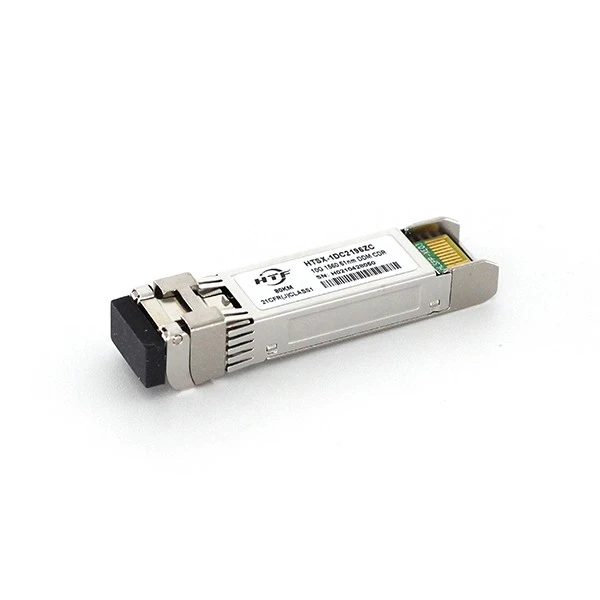

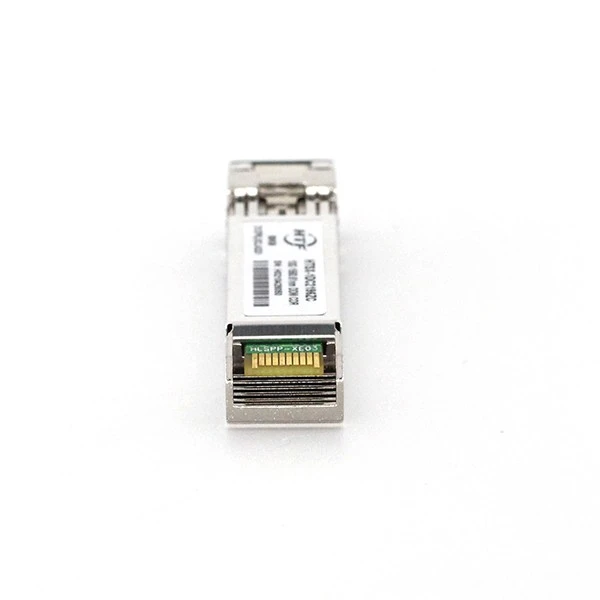

Характеристика
● До 11.3Gb/s връзки за данни
● DWDM EML предавател и APD фотодетектор
● 100 GHz ITU канално разстояние с интегриран блокер за дължина на вълната
● До 80 км на 9/125 µm SMF
● с поддържан CDR 9,95 до 11,3Gb/s без референтни данни
● Дуплексен оптичен интерфейс тип LC/UPC
● Поддръжка на интерфейс за цифрово диагностично наблюдение
● Метален корпус, за по-ниски EMI
● Съвместим с RoHS и без олово
● SFP{1}} отпечатък с възможност за горещо свързване
● Единично захранване +3.3V
● Съвместим със SFF+MSA и SFF8472
● Работна температура на корпуса
Търговски: 0 ~ +70 ℃
Удължено: -10 ~ +80℃
Индустриален: -40 ~ +85 ℃
Информация за поръчка
Номер на частта | Скорост на данни (Gb/s) | Дължина на вълната (nm) | Разстояние на предаване (км) | температура (oC) (оперативен случай) |
HTSX-1DCxx96ZC | 10.3125 | Обърнете се към избора на дължина на вълната | 0~70 реклама | |
HTSX-1DCxx96ZE | 10.3125 | Обърнете се към избора на дължина на вълната | -10~80 Удължен | |
HTSX-1DCxx96ZI | 10.3125 | Обърнете се към избора на дължина на вълната | -40~85 Индустриални |
Оптични характеристики
Параметър | символ | Мин. | Типично | Макс | Мерна единица | Бележки |
Предавател | ||||||
Оптична дължина на вълната | λc | λc -0.1 | λc +0.1 | nm | 1 | |
Централно разстояние на дължината на вълната | 100 | GHz | ||||
Оптична спектрална ширина | ∆λ | 1 | nm | |||
Коефициент на потискане на страничния режим | SMSR | 30 | dB | |||
Средна оптична мощност | PAVG | 0 | 4 | dBm | 2 | |
Коефициент на оптично изчезване | спешна помощ | 6 | dB | |||
Предавател и наказание за дисперсия | TDP | 3 | dB | |||
Изходна мощност на предавателя | POff | -30 | dBm | |||
Шум с относителен интензитет | RIN | -128 | dB/Hz | |||
Предавателна маска за очи | Съвместим с IEEE802.3ae | |||||
Приемник | ||||||
Централна дължина на вълната | λC | 1480 | 1580 | nm | ||
Чувствителност на приемника (средна мощност) | сен. | -24 | dBm | 3 | ||
Входна мощност на насищане (претоварване) | Псат | -6 | dBm | |||
LOS Assert | ЛОСА | -35 | dB | |||
LOS Де-твърди | LOSD | -26 | dBm | |||
LOS хистерезис | LOSH | 0.5 | dBm | |||
