Оптични спецификации
параметър | 4 канал | 8 канал | 16 канал | 18 канал | |
Размер на пакета (mm) | L44xW28xH6 | L44xW28xH6 | L50xW50xH6 | L50xW50xH6 | |
Загуба на вмъкване (dB) | ≤1.5 | ≤2.0 | ≤3.5 | ≤3.5 | |
Централна дължина на вълната (nm) | 1270 ~ 1610/1271 ~ 1611nm | ||||
Пропускателна способност на канала (nm) | CW ± 6.5 | ||||
Изолация (dB) | съседен | ≥30 | |||
Несъседни | ≥40 | ||||
Загуба от поляризационна загуба (dB) | <> | ||||
Поляризационен режим на дисперсия (ps) | <> | ||||
Насоченост (dB) | ≥50 | ||||
Загуба за връщане (dB) | ≥45 | ||||
Максимална работа с мощност (mW) | 500 | ||||
Работна температура (℃) | -10 ~ + 70 | ||||
Температура на съхранение (℃) | -40 ~ + 85 | ||||
Списък на каналите
| ITU канал № | дължина на вълната | ITU канал № | дължина на вълната |
27 | 1270nm / 1271nm | 45 | 1450nm / 1451nm |
29 | 1290nm / 1291nm | 47 | 1470nm / 1471nm |
31 | 1310nm / 1311nm | 49 | 1490nm / 1491nm |
33 | 1330nm / 1331nm | 51 | 1510nm / 1511nm |
35 | 1350nm / 1351nm | 53 | 1530nm / 1531nm |
37 | 1370nm / 1371nm | 55 | 1550nm / 1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm / 1571nm |
41 | 1410nm / 1411nm | 59 | 1590nm / 1591nm |
43 | 1430nm / 1431nm | 61 | 1610nm / 1611nm |
Q1: Размерът на CCWDM е <>
Да, в сравнение с традиционната CWDM технология, технологията CCWDM използва платформа за оптики за свободно пространство, която може значително да подобри оптичните характеристики, в пакет по-малък от 1/4 от конвенционалните модули CWDM.
Q2: Какво е основното предимство на CCWDM?
Основни предимства на CCWDM Mux са висока точност и стабилност на дължината на вълната, ниска загуба на вмъкване, висока изолация и ниска PDL (загуба, зависима от поляризацията).
Q3: Какъв е протоколът, който поддържа CCWDM?
Протоколът и тарифите му са прозрачни в подкрепа на такива приложения като CWDM системата, PON мрежи и CATV връзки.
Q4: Може ли да се използва в PON Network?
Да, също може да се използва в следната среда:
CWDM системи
Телекомуникационни мрежи
Метрорегионални мрежи
Широколентови мрежи
PON Networks
Връзки към CATV
Широколентови системи
Оптично мултиплексиране
Метро / достъпни комуникационни мрежи
Оптични инструменти
Q5: Какви са предимствата на него?
Компактен размер
Ниска загуба на вмъкване
Нисък PDL
Висока изолация на канала
Отлична екологична надеждност
Оптичен път без епоксиди
Q6: Какво ще кажете за размера на 18ch, 8ch и 4ch?
Следващата снимка ви показва детайлите.
Размер 18ch Мини CCWDM Mux Demux

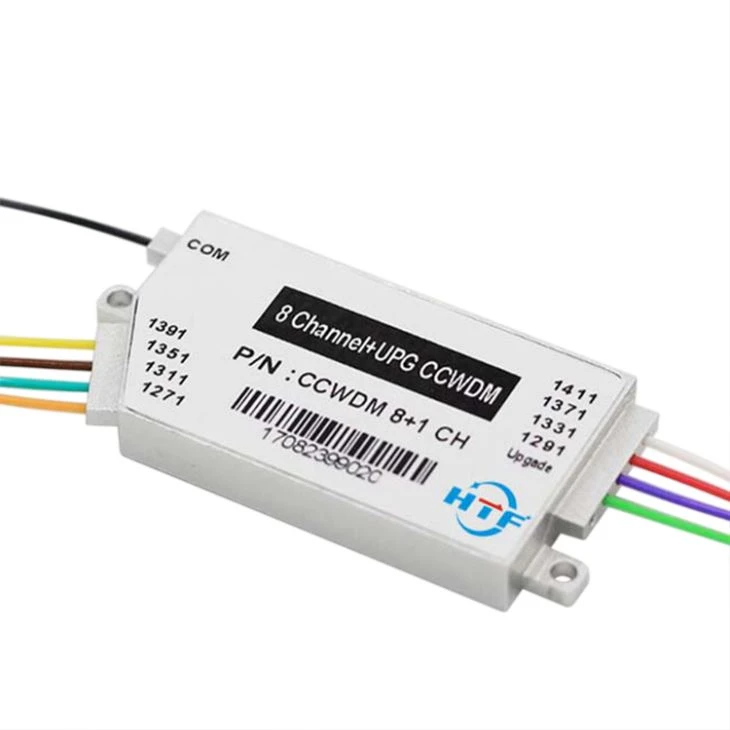

Размер 8ch Мини CCWDM

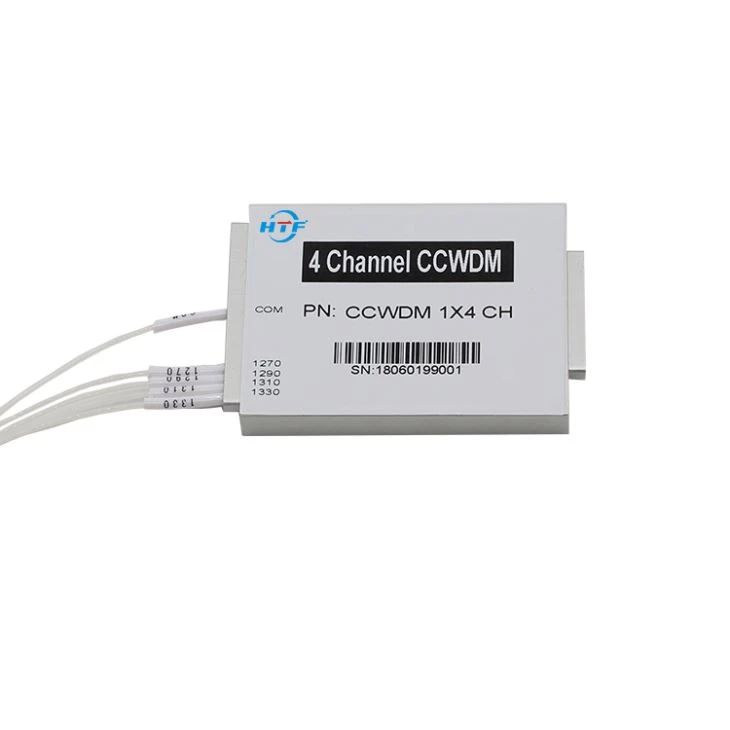

Размер на 4ch компактен CWDM Mux Demux
Знайте повече за WDM.
1. Какъв тип WDM?
WDM може да бъде подразделен на CWDM (Мултиплексиране с разделителна дължина на вълната) и DWDM (Мултиплексиране на плътна дължина на вълната). Разстоянието между каналите на CWDM е 20 nm, а разстоянието между каналите на DWDM е от 0,2 nm до 1,2 nm. Следователно, CWDM се нарича технология за мултиплексиране с разделяне на дължина на вълната по отношение на DWDM.
2. Каква е DWDM и предимството?
DWDM е мултиплексиране с делителна дължина на вълната с гъсто разстояние между лентите (0,4 nm или 0,8 nm), голям брой канали и високи технически изисквания. Използва се главно по магистралната линия, а локалната мрежа и столичната мрежа също се използват широко. Единичният канал има висока скорост на предаване и голям капацитет на системата.
Предимства: DWDM оптичните модули са малки и изискват допълнителни устройства за контрол на дължината на вълната. Основното му предимство е, че това е най-ефективното решение за решаване на разширяването на честотната лента на линията.
3. Какво представлява CWDM?
CWDM е мултиплексиране с грубо разделяне на дължината на вълната, с широко разстояние между каналите (20 nm) и малък брой канали (16 канала с ширина на канала от 1200 до 1700nm). Ниски технически изисквания, използвани главно в мрежата за достъп на мрежата на столичните райони. Скоростта на предаване на един канал е сравнително ниска и капацитетът на системата не е голям.
4. Каква е CCWDM и предимството?
CCWDM е мултиплексор за деление на дължина на вълната, който е мини версия на CWDM. Размерът на пакета CWDM е основно 110 × 80 × 12 мм.
За разлика от тях, CCWDM има много по-малък размер на пакета. Съседните канали на CCWDM използват успоредни лъчи, за да каскадират в свободно пространство вместо влакно. Без фибрите, използвани за каскадиране, пакетът CCWDM е само 41 x 28 x 8,7 mm3, което е 10 пъти по-малко от стандартния CWDM пакет.
Предимство: Устройство и стабилност на процесите, намалени производствени разходи, малък размер на пакета, висока мащабируемост (4/8/10 или повече канала), мрежа за комуникация на данни / телекомуникационна мрежа за нискотарифна неохладена лазерна технология.
5. Кое е по-добре за оптичните модули CWDM, DWDM оптичните модули и модулите CCWDM?
От гледна точка на разходите CCWDM е по-евтин от CWDM и DWDM. CWDM оптичните модули осигуряват удобно и евтино решение за приемане на Gigabit Ethernet и Fiber Channel. CCWDM приема мрежа за комуникация на данни / телекомуникационна мрежа, подходяща за нискотарифна неохладена лазерна технология чрез възприемане на оптична комуникационна производителност, ниска производствена цена, малък размер на пакета и висока мащабируемост (4/8/10 или повече канали). От друга страна, DWDM обикновено използват по-плътно разстояние между каналите и се използват за по-големи оптични мрежи на по-големи разстояния.
