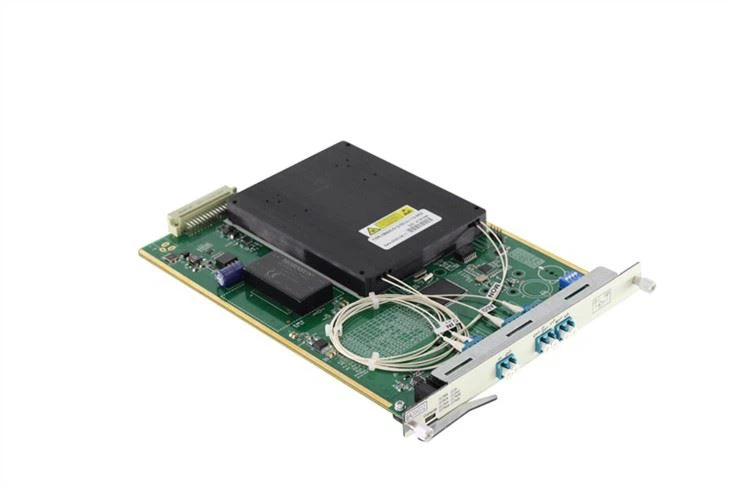

Много опции на модела обслужват всички традиционни усилвателни приложения в разширена оптична връзка: усилвател, вграден и предварително усилвател Усилвател усилвател работи от страната на предаване на връзката. Той се отличава с висока входна мощност, висока изходна мощност и средно оптично усилване.
Усилвателите са предназначени да усилят агрегираната оптична входна мощност за удължаване на обхвата. Вграден усилвател работи в средата на оптична връзка. Той се отличава със средна до ниска входна мощност, висока изходна мощност, високо оптично усилване и ниско ниво на шум. Вградените усилватели са предназначени за оптично усилване между две мрежови възли на основната оптична връзка.
Предварително усилвател работи в приемащия край на оптична връзка. Той разполага със средна до ниска входна мощност, средна изходна мощност и средно усилване.
Предварителните усилватели са предназначени за оптично усилване, за да компенсират загубите в ademultiplexer, разположен в близост до оптичния приемник. Някои модели EDFA включват допълнителен порт на средния етап, предназначен за вмъкване на модул за управление на компенсацията на дисперсията (DCM) без присъщите загуби на вмъкване. Дизайнът на тези модели увеличава максимално ползите от DCM за увеличаване на гъвкавостта при внедряване.
Новите опции за разположение изискват по-малко усилватели във връзката и те могат да отворят врати за приложения, които не са били възможни при по-старите технологии. Някои модели EDFA включват червен и син порт, проектиран за DWDM решение с едно влакно. Дизайнът на тези модели се използва за DWDM системи с едно влакно.
Функция
Общо усилване на оптичния сигнал на C-лентата
Покрива диапазона на дължината на вълната от 1528 ~ 1565nm
Поддържащи системи за постигане на различно напречно сечение на радио ретранслатор
Широк диапазон на работната дължина на вълната: 1528nm ~ 1565nm

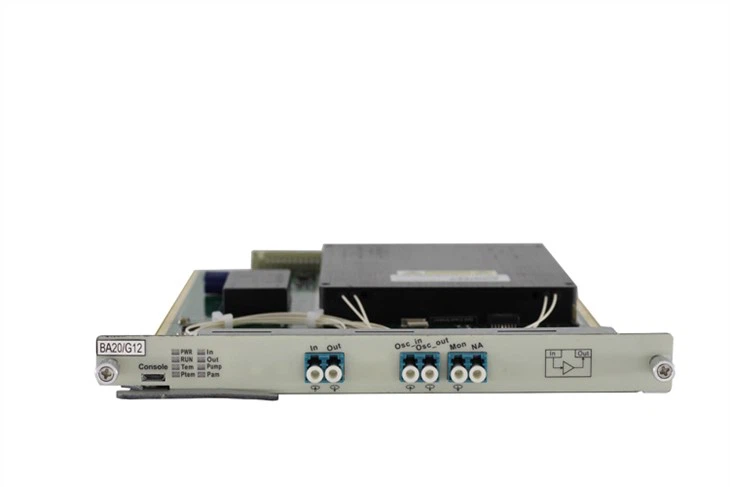

MON порт, оптично захранване за онлайн наблюдение
Оптични спецификации
| Работна дължина на вълната | 1528 | 1565 | нм | ||
| Изходяща мощност | 22 | dBm | |||
| Печалба | 8 | 33 | dBm | ||
| Входна мощност | BA | -10 | |||
| PA / LA | （Макс.вход-29） | Макс. Изход - печалба | |||
| Фигура на шума | 5 | dB | |||
| Печелете плоскост | 1.0 | dB | |||
| Входящ праг | -34 | Може да се регулира | dBm | ||
| Загуба на поляризационна зависимост | 0.3 | dB | |||
| Печалба на поляризационната зависимост | 0.4 | dB | |||
| Разсейване в режим на поляризация | 0.5 | пс | |||
| Изтичане на мощност на помпата | 29 | dBm | |||
| Обратна загуба | 45 | dB | |||
| Размер | EDFA модул | 195(W)x20.5(H)x 252(D) | mm | ||
| 4-слотово шаси | 482.5 (W)x44.5(H) x350 (D) | mm | |||
| 8-слотово шаси | 482.5 (W)x89 (H) x350 (D) | mm | |||
| Околен свят | Работна температура | -10℃ ~ 60℃ | |||
| Температура на съхранение | -40℃ ~ 80℃ | ||||
| Относителна влажност | 5% ~ 95% без кондензация | ||||
| Консумация на енергия | ≤15， | w |
