Общо описание
Предавателите HTSF-5G3155Lx / HTSF-5G5531Lx осигуряват уникален подобрен интерфейс за цифров диагностичен мониторинг, който позволява достъп в реално време до работните параметри на устройството, като например приемо-предавателна температура, ток на лазерно отклонение, предавана оптична мощност и получено оптично захранване и захранващо напрежение на приемо-предавателя. Той също така дефинира усъвършенствана система от алармени и предупредителни знаци, която алармира крайните потребители, когато определени работни параметри са извън фабрично зададен нормален диапазон.
SFP + MSA дефинира 256-байтова карта с памет в EEPROM, която е достъпна през 2-жилен сериен интерфейс на 8-битовия адрес 1010000X (A0h). Интерфейсът за цифрово диагностично наблюдение използва 8-битовия адрес 1010001X (A2h), така че първоначално дефинираната карта с памет за сериен идентификационен номер остава непроменена.
Тип модел | БОК-5G-LR | Марка | HTFuture |
Капсулирането | SFP | Скорост на данните | 5.0Gb / и |
дължина на вълната | Tx1550nmRx1310nm | Достигнат | петнайсетKm |
интерфейс | Дуплекс LC | LD | DFB |
Тип кабел | SMF | Поддръжка на DDM | да |
Tx мощност | -4 ~ 1dBm | Rx Sens | -15dBm |
температура | 0 ~ 70 ° C (32 ~ 158 ° F) | Гаранция за качество | 3 години |
Характеристика
● Скорост на данни до 5.0Gb / s
● 1310nm DFB лазер и PIN приемник за HTSF-5G3155Lx
● 1550nm DFB лазер и PIN приемник за HTSF-5G5531Lx
● 2-жилен интерфейс с интегриран цифров диагностичен мониторинг
● Предаване до 15 км на SMF
● BIDI LC оптичен конектор
● Единично + 3.3V захранване
● Метален корпус за по-ниска EMI
● Максимална консумация на мощност 1.1W
● RoHS-6 съвместим и без олово
● SFF-8472 MSA съвместим & SFF-8431
● Работна температура на корпуса:
● Търговски: 0 ° C до + 70 ° C
● Удължен: -10 ° C до + 80 ° C
● Промишлени: от -40 ° C до + 85 ° C
Приложения
● Fibre Channel
● CPRI / OBSAI интерфейс
● SDH / Сонет
Абсолютни максимални оценки
Трябва да се отбележи, че работата над всички абсолютни максимални оценки може да причини трайна повреда на този модул.
параметър | символ | Min | Max | Мерна единица | бележки |
Температура на съхранение | TS | -40 | 85 | ºC | |
Захранващо напрежение | VCC | -0,5 | 3.6 | V | |
Относителна влажност (без конденз) | RH | 5 | 95 | % | |
Праг на щети | THD | 5 | стока |
Препоръчителни условия за работа и изисквания за захранване
| параметър | символ | Min | типичен | Max | Мерна единица | бележки |
Работна температура на корпуса | ВРЪХ | 0 | 70 | ºC | търговски | |
Захранващо напрежение | VCC | 3.135 | 3.3 | 3.465 | V | |
Скорост на данните | 5.0 | GB / S | ||||
Контролно входно напрежение високо | 2 | Vcc | V | |||
Ниско напрежение за управление | 0 | 0.8 | V | |||
Разстояние на връзката (SMF) | д | 15 | km | 9 / 125um |

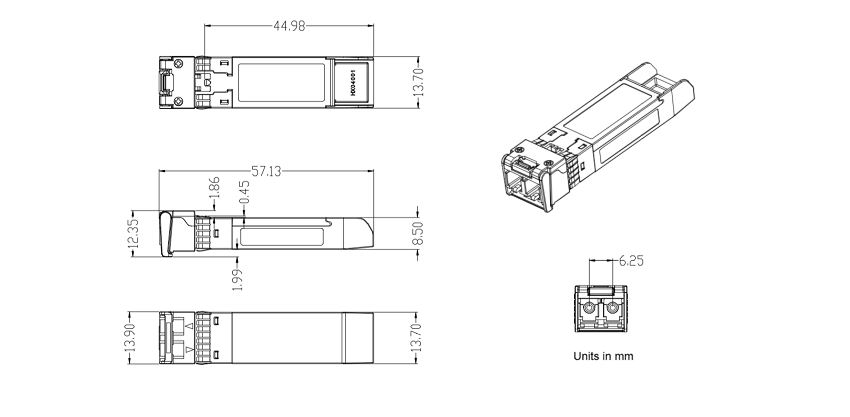

Механични размери
ЧЗВ
1. Въпрос: Само като се уверя, мога ли да включа LC конектор в тези правилни?
Отговор: Да, това са LC. Уверете се, че използвате MMF, а не SMF за -SR номер на частта.
2. Въпрос: Ако исках да свържа брокат към мрежата с помощта на модул sfp +, ако смесих предавателите на брокати и мрежи, те трябва да работят правилно?
Отговор: Докато и двете устройства разпознаят инсталираните SFP + модули, т.е. изпращане / получаване на светлина, тогава свързаността ще работи между двете, използвайки Ethernet стандартите.
3. Въпрос: Това ще работи ли с едномодов или многомодален или и с двата?
Отговор: 10GBase-SR е многомодов, а дължината на вълната 850nm потвърждава това. Еквивалентният едномодов режим би бил нещо като 10GBase-LR и би имал дължина на вълната (обикновено) от 1310nm.
4. Въпрос: Изпращате ли в международен план?
Отговор: Да, можем да доставим навсякъде, където искате. Ако получим платежната ви карта, ние ще изпратим стоките чрез нашия спедитор или на номера на вашата сметка за доставка. За да изчислите най-добрата цена за доставка за вас, моля, информирайте ни пощенския код. Ако се нуждаете от нас, за да декларираме сумата за намаляване на вносния данък, моля, обсъдете онлайн с нашите продажби.
