PON е съкращението на пасивната оптична мрежа, което означава, че оптичната разпределителна мрежа не съдържа електронни устройства и електронно захранване. ODN се състои от пасивни компоненти като сплитер и не се нуждае от скъпо активно електронно оборудване. Пасивната оптична мрежа се състои от оптичен клем (OLT), инсталиран в централната контролна станция, и партида от поддържащи оптични мрежови единици (onus), инсталирани на сайта на потребителя.
Оптичната мрежа за дистрибуция (ODN) между OLT и ONU съдържа оптични влакна и пасивен сплитер или съединител. Технологията GPON (Gigabit способен PON) е най-новото поколение широколентово пасивно оптичен интегриран стандарт за достъп, базиран на ITU-TG. 984. Х стандарт. Той има много предимства, като например висока скорост на предаване, висока ефективност, голямо покритие, богат потребителски интерфейс и т.н. Тя се счита за идеална технология за широколентов достъп и цялостна трансформация на услугите на мрежата за достъп от повечето оператори.
Структура на PON
Структурата на системата PON се състои основно от оптичен клем (OLT) в централната офис, оптичната разпределителна мрежа (ODN), съдържаща пасивни оптични устройства и оптична мрежова единица /оптичен мрежов терминал (ONU / ont) в края на потребителя. Разликата е, че ont е директно разположен в края на потребителя, докато има и други мрежи (като Ethernet) и система за управление на мрежови елементи (EMS) между ONU и потребителите. Обикновено се приема топологията на дървото на точка до многоточков.
В посока надолу iplink IP данните, гласовите, видео и други услуги се разпространяват до всички ОН устройства на PON през пасивния оптичен разпределител в ООД от OLT в централния офис. В посока нагоре по веригата, множествената информация за обслужване от всяка ONU се свързва към едно и също оптично влакно чрез пасивния оптичен котел 1:n в ODN и накрая се изпраща на OLT приемника в офиса, който е подобен на структурата точка до точка.
Характеристики на PON
Сложността на PON се крие в технологията за обработка на сигнали. В посоката на връзката към мрежата сигналът от превключвателя се излъчва на всички потребители. В посока нагоре по веригата всеки ONU трябва да приеме някакъв вид протокол за достъп до множество, като протокол за разделяне на времето за множество достъп (TDMA) протокол за завършване на достъпа до информация на споделения канал за предаване. Понастоящем основните ПОН технологии, използвани за широколентов достъп, са EPON и GPON.
Предимства на системата PON
1. Сравнително ниска цена, проста поддръжка, лесен за разширяване, лесен за надграждане. PON структура не се нуждае от захранване и електронни компоненти в трансмисията, така че е лесно да се положи, по принцип не се нуждае от поддръжка, и спестява много дългосрочни разходи за експлоатация и управление
2. Пасивната оптична мрежа (PON) е чиста средна мрежа, която може напълно да избегне електромагнитни смущения и удар с мълния и е много подходяща за използване в райони с лоши природни условия.
3. СИСТЕМАТА PON заема малко ресурси на местния офис, има ниска първоначална инвестиция, лесно разширяване и висока възвращаемост на инвестициите
4. Осигурява много висока честотна лента. EPON може да осигури 1.25gb / s честотна лента симетрична нагоре и надолу, и може да бъде обновен до 10Gb / s с развитието на Ethernet технология. GPON има до 2.5gb / s честотна лента.
5. Обхватът на услугите е голям. Като точка към многоточкова мрежа PON използва фен-образна структура, за да спести ресурси и да обслужва голям брой потребители. Начинът, по който потребителите споделят офис оборудване и оптични влакна може да спести потребителски инвестиции.
6. Разпределението на честотната лента е гъвкаво и качеството на услугата (QoS) е гарантирано. Системата G / EPON има цялостна система за разпределение на честотната лента и гаранция. Може да се постигне ниво потребител ниво SLA.
PON система използва WDM (плътна вълна разделяне мултиплексиране) технология за реализиране на едно влакно двупосочно предаване.
За да се отделят сигналите от множество потребители на едно и също оптично влакно, се приемат следните две мултиплексни технологии:
Потокът от данни за downlink приема технология за излъчване;
1.TDMA технология е приета за изходящ поток от данни.
2.Всеки ПОРТ PON може да постигне максимална скорост на предаване от 1,25 г в изходяща връзка и 2,5G в
Основните компоненти на системата PON са следните:
Оборудване за контакт с оптична линия (OLT) в края на офиса
ODN се отнася до оптичната мрежа за разпространение, използвана за свързване на OLT оборудването в офиса и оборудването ONU в отдалечения край. ODN съдържа само пасивни компоненти или съоръжения
Оптична мрежа (ONU / ONT).
Оптичен клем (OLT)
Функцията на оптичния клем (OLT) е да осигурява оптичен интерфейс между сервизната мрежа и ООДН и да осигури различни средства за предаване на различни услуги. OLT се състои от основен слой, сервизен слой и общ слой. Слоят на услугата предоставя главно сервизни пристанища за поддръжка на множество услуги; основният слой осигурява кръстосана връзка, мултиплексиране и предаване; обществените слоеве осигуряват функции за захранване, поддръжка и управление.
Наличието на OLT може да намали плътното свързване между мрежата за обслужване на горния слой и страничната мрежа за достъп, като например специфичния интерфейс, носещите средства, формата на работа в мрежа и управлението на оборудването, и може да осигури единен интерфейс за управление на оптичната мрежа за достъп.
Основните функции на OLT включват функция за разпределение на агрегацията и функция за адаптация на DN.
Функциите на интерфейса за OLT включват: функция на сервизния порт, функция за адаптиране на интерфейса на услугите, обработка на интерфейса, защита на интерфейса.
Публичните функции на OLT включват основно функцията на OAM и функцията за захранване.
Основното потребление на оптична мощност от OLT е следното:
1. Сплитер: толкова по-голям е броят на шунт, толкова по-голяма е загубата.
2. Оптично влакно: колкото по-дълго е разстоянието, толкова по-голяма е загубата.
3. ONU: толкова по-голям е броят на onus, толкова по-голяма е мощността на предаване на OLT. За да се гарантира, че правомощията на всеки onU е по-голяма от чувствителността на получаващия и имат определен марж, бюджетът следва да се извършва в зависимост от действителния брой и географското разпределение.
Оптична мрежа (ONU)
Оптичната мрежова единица (ONU) се намира между ОПН и потребителското оборудване, осигурявайки оптичен интерфейс между потребителя и ООД И електрическия интерфейс с потребителската страна, като реализира управлението на обработката и поддръжката на различни електрически сигнали. ONU се състои от основен слой, сервизен слой и обществени слоеве. Сервизен слой се отнася главно към потребителския порт; слой ядро осигурява мултиплексиране и оптичен интерфейс; обществените слоеве осигуряват захранване и поддръжка.
ODN се намира между ONU и OLT, осигурявайки средства за оптично предаване на OLT и ONU, като изпълнява задачата за предаване на оптични сигнали и разпределение на мощности.
ODN обикновено има дърво клон структура, която включва главно следните устройства:
1. Локални разпределителни съоръжения: оптична разпределителна рамка и т.н.
2. Оптична разпределителна точка съоръжения: оптична разпределителна рамка, оптична разклонителна кутия, оптична разклонителна кутия, оптичен сплитер, оптична разпределителна кутия и т.н.
3. Оптични потребителски точки за достъп: оптичен сплитер, оптичен съединителна кутия, оптична разклонена разклонена кутия и т.н.
4. Потребителски терминални съоръжения: потребителски интелигентни клемни кутии и оптично оптичен информационен панел
5. Друго основно оборудване: оптичен кабел, конектор за оптични влакна, опашка и др
Изпълнение на FTTH в PON
Според различните позиции на оптични влакна, пристигащи от страна на потребителя, режимите на приложение на широколентов оптичен достъп мрежа включват следните режими, които са колективно се наричат FTTx, предимно включително: fttn (влакно до възела), fttz (влакно към зоната), fttcab (влакна до кабинета), FTTC (влакно до curb), FTTTP (влакно на сградата), FTTT (влакно на възела) , FTTH (влакно до кабинета) Домът),FTTO(Fiber to the Office)。
Сред тях, FTTH, FTTB / C, fttcab са най-важните приложения. FTTH, FTTO и FTTP са най-идеалният режим за широколентов достъп до оптични влакна
FTTH типична мрежова структура

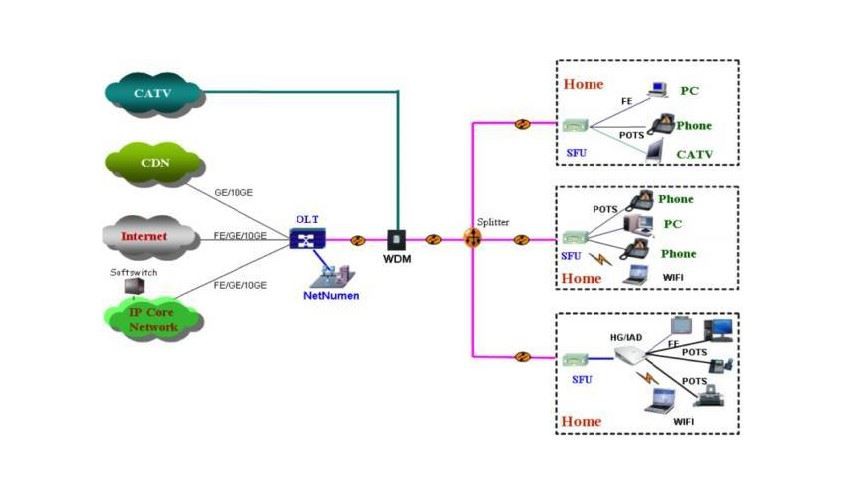

Типичната мрежова структура на FTTH е показана на фигурата. Според различните бизнес нужди на потребителите и ситуацията с домашната окабеляване, домашната мрежа може да приема различни режими на домашна мрежа , или жични или жични + безжичен режим на достъп до AP, които могат удобно и гъвкаво да имат достъп до глас, широколентови данни, IPTV, WLAN и други услуги.
