100G се предлага в различни опаковъчни форми, включително CFP/CXP и QSFP28. Сред тези различни 100G опаковъчни форми,QSFP28Оптичният трансивър се превърна в основен метод за опаковане на 100G мрежи поради техните предимства, като висока плътност на портовете, ниска консумация на енергия и ниска цена. В тази статия ще се съсредоточим върху четири типа 100G QSFP28 оптични трансивъри.
1) 100G-QSFP28-SR4
100G-QSFP28-Оптичните приемо-предаватели SR4 са паралелни 100G оптични трансивъри.QSFP28Пълнодуплексните оптични трансивъри осигуряват четири независими канала за предаване и приемане, като всяка функция може да работи с 25Gbps на 100 метра OM4 MMF, за обща скорост на данни от 100Gbps.
Когато оптичният трансивър 100G-QSFP28-SR4 предава сигнали в предавателния край, електрическите сигнали се преобразуват в оптични сигнали от лазерната решетка и след това се предават паралелно по многомодовото влакно на лентата и когато достигне края за приемане , масивът на фотодетектора преобразува паралелните оптични сигнали в паралелни електрически сигнали
2) 100G- QSFP28-LR4
Оптичният трансивър 100G-QSFP28-LR4 обикновено се използва с едномодов LCоптични кабели, а максималното разстояние на предаване може да достигне 10 км.

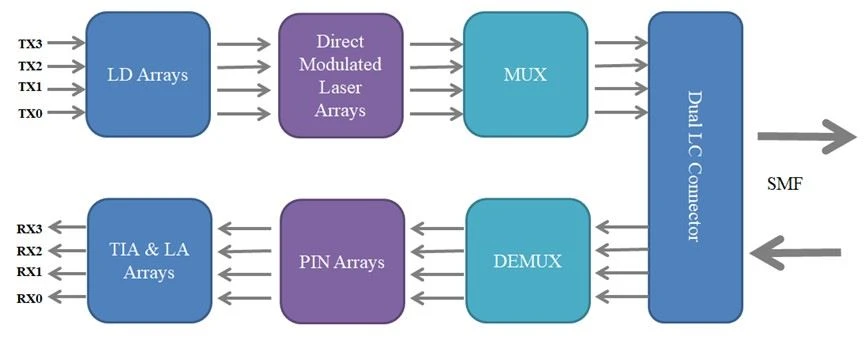

Оптичният трансивър 100G-QSFP28-LR4 преобразува четири 25Gbps електрически сигнала в четири LAN WDM оптични сигнала, които след това се мултиплексират в един канал за 100G оптично предаване. На приемащия край модулът демултиплексира 100G оптичния вход в 4-начин на LAN WDM оптични сигнали и след това ги преобразува в 4-изходни електрически канали.
3) 100G- QSFP28-CWDM4
Със скорост на предаване от 103,1 Gbp, оптичният трансивър QSFP28 CWDM4 се използва главно в изчислителни и високочестотни приложения за търговия и струва значително повече от оптичния трансивър QSFP28 PSM4.
Чрез технология за грубо мултиплексиране с разделяне на дължина на вълната (CWDM), оптичният приемо-предавател QSFP28 CWDM4 мултиплексира четири дължини на вълната - 1270nm, 1290nm, 1310nm и 1330nm - в едномодово влакно за предаване.
4) 100G- QSFP28-PSM4

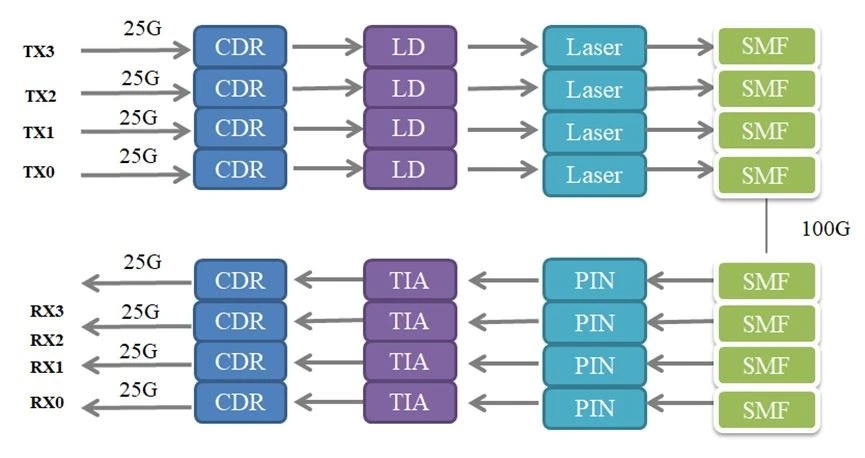

Оптичният трансивър QSFP28 PSM4 е продукт с висока скорост и ниска мощност, предназначен за оптични връзки в приложения за комуникация на данни. Той е в съответствие със спецификацията на оптичния интерфейс PSM4 MSA, има QSFP форм-фактор с възможност за гореща смяна, вградена цифрова диагностика и общо четири независими канала в пълен дуплекс със скорост на данни до 25,78 Gbps на канал.
Оптичният трансивър QSFP28 PSM4 се използва главно в 40G и 100G Ethernet приложения. Модулът с висока честотна лента поддържа 100GbE оптични връзки през едномодово влакно.
