100Gсе предлага в различни пакети, включително CFP/CFP2/CFP4, CXP и QSFP28. Сред тези различни 100G опаковъчни форми, оптичният модул QSFP28 се превърна в основен метод за опаковане на 100G мрежа поради своите предимства на висока плътност на портовете, ниска консумация на енергия и ниска цена. Нека ви покажа повече съдържание.
1. 100GBASE-LR4 QSFP28 оптичен модул
Оптичните модули 100GBASE-LR4 QSFP28 обикновено се използват с едномодови оптични кабели LC и максималното разстояние на предаване може да достигне 10 км. Оптичният модул 100GBASE-LR4 QSFP28 преобразува 4 канала от 25Gbps електрически сигнали в 4 канала LAN WDM оптични сигнали и след това ги мултиплексира в един канал, за да постигне 100G оптично предаване. В приемащия край модулът демултиплексира 100G оптичния вход в 4 канала LAN WDM оптични сигнали и след това ги преобразува в 4 канала на изходните канали за електрически сигнал
2. 100GBASE-SR4QSFP28оптичен модул
Оптичният модул 100GBASE-SR4 QSFP28 е паралелен 100G оптичен модул. Пълнодуплексният оптичен модул QSFP28 осигурява 4 независими канала за предаване и приемане, всяка функция може да работи при 25Gbps на 100 метра от OM4 MMF, а общата скорост на данни е 100Gbps.
Когато оптичният модул 100GBASE-SR4 QSFP28 предава сигнали в предавателния край, електрическите сигнали се преобразуват в оптични сигнали от лазерния масив и след това се предават паралелно по многомодовото влакно на лентата. При достигане до приемния край, фотодетекторната матрица преобразува паралелните оптични сигнали. в паралелни електрически сигнали
3. 100GBASE-PSM4 QSFP28 оптичен модул
Оптичният модул QSFP28 PSM4 е високоскоростен продукт с ниска мощност, предназначен за оптични връзки в приложения за комуникация на данни. Той отговаря на спецификацията на оптичния интерфейс PSM4 MSA, има QSFP форм-фактор с възможност за гореща смяна, има вградена цифрова диагностика и има 4 независими канала в пълен дуплекс, всеки от които може да предава данни от 25,78 Gbps.

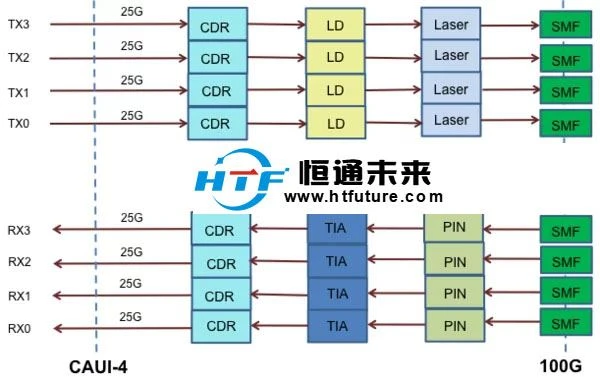

Оптичните модули QSFP28 PSM4 се използват главно в 40G и 100G Ethernet, модулите с висока честотна лента поддържат 100GbE оптични връзки чрез едномодово влакно. Следната фигура е принципът на работа на оптичния модул PSM4 QSFP28 в 100G Ethernet:
4. 100GBASE-CWDM4 QSFP28 оптичен модул
Скоростта на предаване на оптичния модул QSFP28CWDM4 е 103.1Gbps, който се използва главно в изчисленията, високочестотната търговия и други области. Цената му е значително по-висока от тази на оптичния модул QSFP28 PSM4.

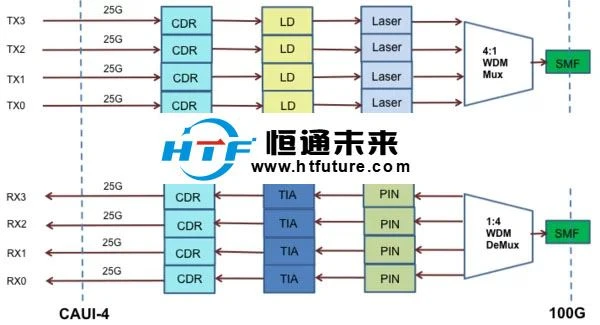

Чрез технологията Coarse Wavelength Division Multiplexing (CWDM), оптичният модул QSFP28CWDM4 мултиплексира четири дължини на вълната от 1270nm, 1290nm, 1310nm и 1330nm в едномодово влакно за предаване. Следната фигура е принципът на работа на оптичния модул PSM4 QSFP28 в 100G Ethernet:
Тази статия представя основната информация за четири 100G QSFP28 оптични модула. В допълнение към общите продукти, споменати в тази статия, имаме и други продукти, които са съвместими с големи марки като Cisco и Huawei. За повече информация, моля, посетете официалния уебсайт
