Преди да се свържете, използвайте абсолютен алкохол, за да почистите оптичния пластирен кабел.
След това използвайте Fiber End-face Visual Inspector, за да проверите.
Трябва да се уверите, че е чист, преди да се свържете,
Избягвайте да замърсявате MUX DEMUX и оптичния приемо-предавател. Подгответе измервател на оптична мощност, за да проверите дали се свързва и има ли светлина.

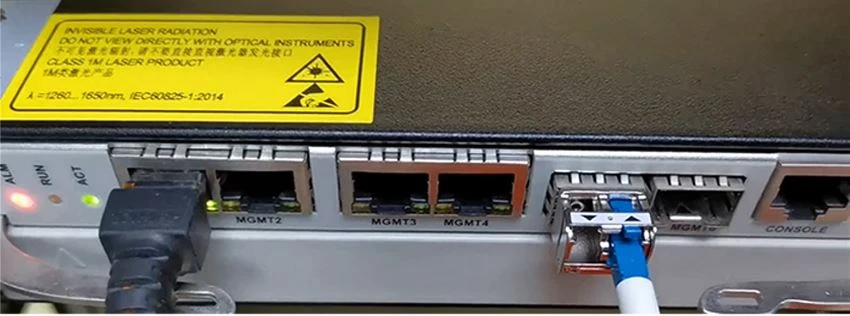

Използвайте свързващ кабел, за да свържете MUX и оптичния приемо-предавател (превключвател / оборудване)
Използваме това системно оборудване HT6000 DWDM като превключвател, за да извършим тестването на инсталирането.
C21 SFP свържете за превключване, използвайте свързващ кабел C21 SFP Tx свържете към MUX C21
C21 SFP Rx се свързва с MUX C22
Можете да тествате com порта. Ако този COM може да получи светлината, покажете, че MUX е добре, SFP приемо-предавателят също е наред.
Може да тества порта DEMUX C21, уверете се, че светлината е< -8="" ~="" -22,="" така="" че="" това="" е="">
C22 SFP свързване за превключване, Използване на свързващ кабел за свързване C22 SFP Rx свързване към DEMUX C21 C22 SFP Tx свързване към DEMUX C22
Можете да тествате порта Mux C22,
Уверете се, че светлината е< -8="" ~="" -22,="" така="" че="" това="" е="" наред.="" mux="" е="" добре,="" sfp="" трансивърът="" също="" е="">
C21 SFP Rx се свързва към Mux C22
Как да инсталирам C23 C24 модул?
C23 SFP свързване за превключване, Използване на свързващ кабел за свързване C21 SFP Tx свързване към MUX C23, C23 SFP Rx свързване към Mux C24.
C24 SFP свързване за превключване, Използвайте свързващ кабел за свързване C24 SFP Tx свързване към DEMUX C24, C24 SFP Rx свързване към DEMUX C23.
