Повреда на оптичния модул при нормална употреба може да бъде разделена на два случая: отказ на предавателя и отказ на приемника на модула. Като цяло има две причини за неуспех:
1. Оптичният порт на оптичния модул е замърсен и повреден, което води до увеличаване на загубата на оптична връзка, така че оптичната връзка се изключва. Светлината ще бъде замърсена при следните три условия: навлизане на прах в околната среда, причинено от продължително излагане на оптичния порт, оптично замърсяване на пристанището, причинено от замърсяването на крайните фабрики на оптични влакна, свързани с модули, и неправилна употреба на оптичния съединител на крайната повърхност на опашката.
2. Оптичният модул е повреден от ESD, т.е. електростатичен разряд. Статичното електричество ще доведе до прахова адсорбция, промяна на импеданса между линиите и ще повлияе на функцията и живота на оптичния модул на SFP, като например използването на екологично сушене, незаконна работа, активно оборудване влакна без заземяване или лошо заземяване може да доведе до увреждане на ESD.
Обикновено трябва да премахнем причината за повредата на оптичния модул. Ние сме се погрижили оборудването да може да се използва нормално. Следващите стъпки са определени за ваша справка.

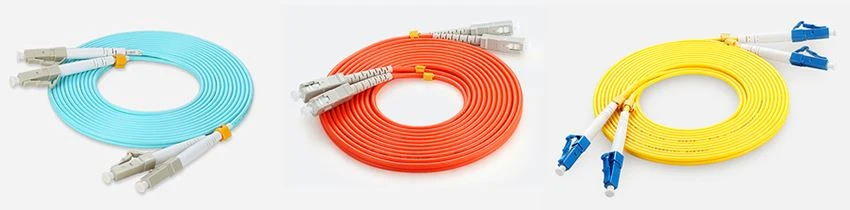

1. Проверете дали оптичният джъмпера е съвместим с оптичния модул.
Многорежийни влакна джъмпери са обикновено достъпни в оранжево, сиво и тюркоаз и тези влакна джъмпери са отпечатани с 62.5/125U или 50/125U. Еднорежимният оптичен джъмпер обикновено е жълто и синьо, а онлайн печатът е G652D или 9/125U и т.н. Модулът е многорежимен (850nm дължина на вълната) с черен пръстен-дърпане часовник. Други цветове са единични оптични модули

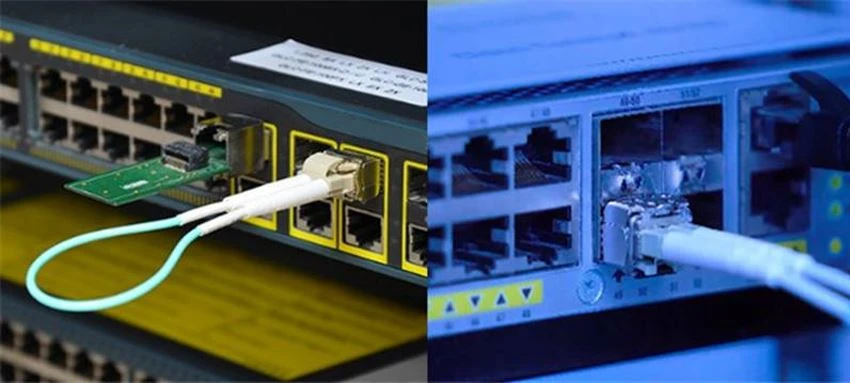

2. Самовятна проверка
Светлината, излъчвана от общия оптичен модул за многорежим, е видима светлина, която може да се наблюдава с невъоръжено око (моля, не гледайте директно към светлинния порт). Светлинният порт от лявата страна на оптичния модул е червен лазер, а светлината показва нормална работа. Въпреки това, светлината, излъчвана от единичен оптичен модул, е невидима, така че можем да свържем предавателя и приемника на оптичния модул с джъмпер. Ако превключвателят работи, лампата е включена, това означава, че работи нормално.

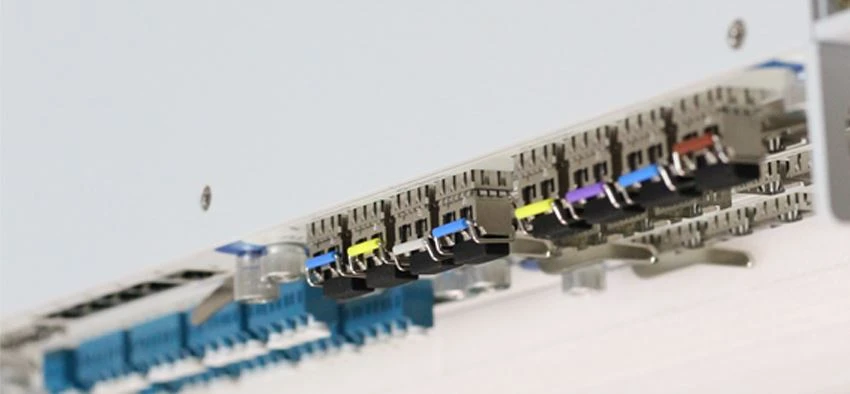

3. Конфигурация на порта
Ако съобщението все още не успее, трябва да направим следната конфигурация, като пример. Понастоящем някои често използвани превключващи портове са от оптоелектронен тип мултиплексиране и повечето оптични портове все още са затворени, които трябва да се отворят ръчно. За комуникацията между различните марки превключватели трябва да принудим скоростта на портовете и режима на работа, за да бъде конфигуриран в режим 1000Mpbs и режим пълен дуплекс
4. Потвърдете съвместимостта
Обикновено е необходимо да се напише информация за производителя, която често се нарича съвместимост. Ако комуникацията все още не работи, моля, потвърдете дали оптичният модул е съвместим с вашето устройство.
