1. Каква е' полярност?
При всяка инсталация е важно да се гарантира, че оптичният предавател от единия край е свързан към оптичния приемник от другия. Това съвпадение на предавателния сигнал (Tx) с оборудването за приемане (Rx) в двата края на оптичната връзка се нарича полярност.
2. Преглед на полярността
Два типа оптични връзки са очертани в стандарта TIA: връзки със серийни дуплексни сигнали и връзки за паралелни сигнали. Тази статия обсъжда влиянието на полярността, тъй като се отнася до серийни дуплексни сигнали и паралелни сигнали.
2.1 Оптични кабели
Два типа кабели с дуплексни влакна са дефинирани в стандарта TIA: тип А-към-А, показан на Фигура 1, и тип А-към-В, показан на Фигура 2.
Забележка: A-to-A пач кабелите не се използват обикновено и трябва да се използват само когато е необходимо като част от метода за полярност (вижте ANSI/TIA-568-C.0).
2.2 MTP/MPO влакноадаптер
2.2.1 Адаптери тип-А
Има два типа адаптери за масиви, Type-A и Type-B. Адаптерите тип-А трябва да съчетават два конектора на масива с ключовете на конектора отгоре до ключ надолу.
2.2.2 Адаптери тип B
Адаптерите тип B трябва да съчетават два конектора на масива с ключовете на конектора от ключ до ключ (ключовете са подравнени).
2.3 MTP/MPOпач кабел за масив

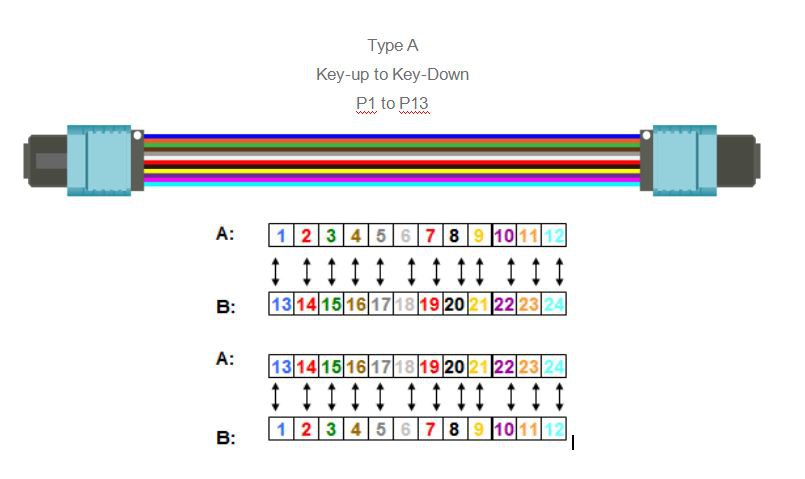

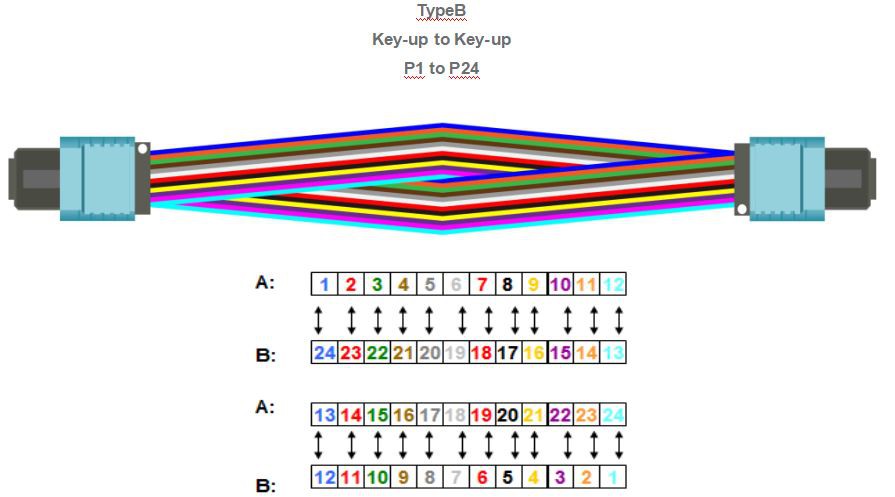

Има три различни12-влакна MPO/MTP-to-MPO/MTPгръбначни кабели, определени в стандарта TIA. Трите различни кабела: Типове A, B и C се използват съответно за трите различни метода на свързване A, B и C.
2.4 24-влакна MTP/MPOпач кабел за масив
Има три различни 24-влакнаMPO/MTP-към-MPO/MTPгръбначни кабели, дефинирани в стандарта ,TIA (TIA-568.3-D). Трите различни кабела: тип A, B и C се използват съответно за трите различни метода на свързване A, B и C.

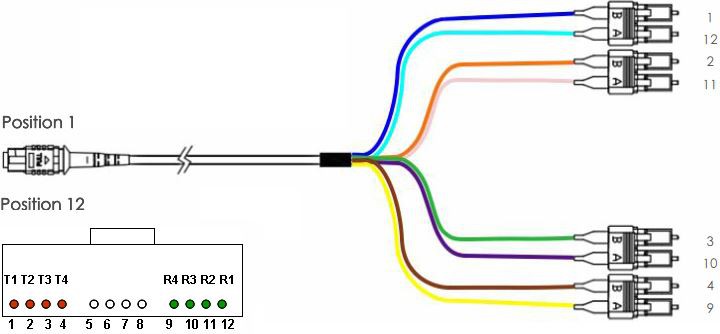

2.5MTP/MPO прекъсващ пач кабел
Има два различни 8-влакнести MPO/MTP кабела за прекъсване:
40G до 4x10G
Има два различни 12-влакнести MPO/MTP кабела за прекъсване
Има две различни24-влакнести MPO/MTP разкъсващи кабели
