Оборудването за мултиплексиране с деление на дължина на вълната на DWDM има капацитет за предаване на широка честотна лента на голямо разстояние; Оборудването за мултиплексиране с деление на дължина на вълната CWDM има ниска цена. И така, ако изберем правилното оборудване за мултиплексиране с деление на дължината на вълната, за да изградим рентабилна оптична система за предаване?
Каква е разликата между CWDM и DWDM?
Понастоящем ефективният начин за решаване на проблема с увеличаването на честотната лента за предаване на информация е използването на CWDM и DWDM устройства, но те са различни в много аспекти.

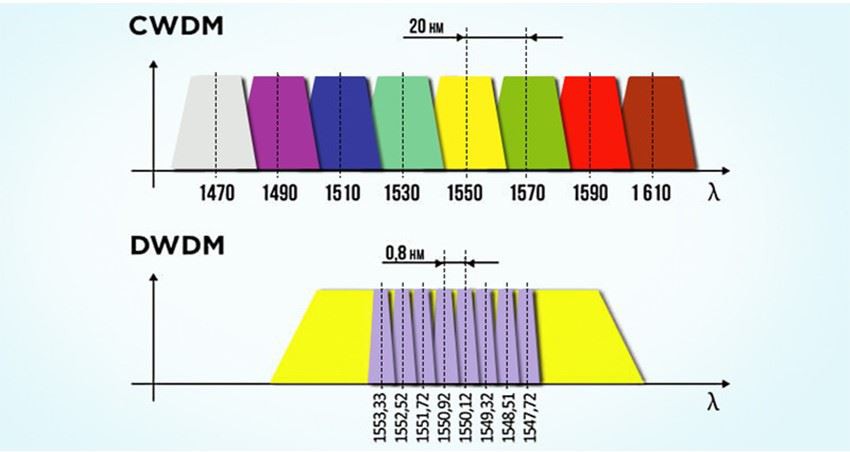

(1) Разстояние между каналите между CWDM WDM оборудване и DWDM WDM оборудване
Разстоянието между каналите се дефинира като разликата в номиналната носеща честота между два съседни оптични канала, която обикновено се използва за предотвратяване на интерференционни смущения. Оборудването за мултиплексиране с деление на дължината на вълната CWDM има по-голямо разстояние от оборудването за мултиплексиране с деление на дължина на вълната DWDM. Той може да предава 18 дължини на вълната в спектралната мрежа от 1271 nm до 1611 nm, а разстоянието между каналите е 20 nm. DWDM може да предава 40, 80 или 160 дължини на вълната с разстояние на канала от 0,8 nm.
(2) Разстояние на предаване между CWDM и DWDM
Тъй като дължината на вълната на DWDM е силно интегрирана в процеса на предаване на оптични влакна, DWDM може да предава по-голямо разстояние от CWDM. Понастоящем CWDM WDM оборудването не може да осъществи' не може да реализира безкрайно предаване на разстояние, максималното му разстояние на предаване е само 160 км, а разстоянието на предаване на DWDM оборудване е много повече от CWDM оборудването.
(3) Модулиран лазер на CWDM и DWDM
Системата за оборудване за мултиплексиране с деление на дължината на вълната CWDM има по-ниски изисквания към техническия индекс на лазера, като обикновено се използва неохладен лазер; системата на DWDM оборудване за мултиплексиране с дължина на вълната трябва да използва охлаждащ лазер, а охлаждащият лазер приема режим за регулиране на температурата, което гарантира, че DWDM системата има по-добри характеристики, по-висока сигурност и по-дълъг експлоатационен живот, така че DWDM мултиплексорът с деление на дължината на вълната е по-добър от неохладения лазер. Лазерното устройство CWDM консумира повече енергия.
(4) Разходи за CWDM WDM оборудване и DWDM WDM оборудване
Тъй като разпределението на температурата на DWDM системата не е еднородно в широк диапазон от дължини на вълната, цената на DWDM системата се увеличава, когато се използва охлаждаща лазерна технология за регулиране на температурата. В допълнение, системите DWDM обикновено са четири до пет пъти по-скъпи от системите CWDM. С нарастващата популярност на DWDM обаче цената на DWDM оптичния модул е около 20% - 25% по-ниска от тази на CWDM оптичния модул.
Кое CWDM / DWDM WDM оборудване е по-добро?
Използване на CWDM / DWDM WDM оборудване
Поради нарастващото търсене на честотна лента, DWDM постигна голям напредък в намаляването на разходите, така че е все по-популярен на пазара. Въпреки това, CWDM все още има високо ценово предимство в сценария за скорост на връзка по-ниска от 10g и предаване на къси разстояния. При изграждането на мрежа с ниска скорост на предаване на данни, тя все още е най-осъществимото оборудване.
Хибридно предаване на CWDM / DWDM WDM оборудване
CWDM WDM оборудването и DWDM WDM оборудването имат свои собствени предимства в OTN мрежата. Предимството на CWDM WDM оборудването е, че може да използва евтин лазер с разпределена обратна връзка без охлаждане и евтин пасивен филтър. Следователно системата на CWDM WDM оборудване се използва широко в системата на DWDM WDM оборудване. Въпреки че използването на технологията CWDM в системата DWDM може да използва и по-евтини оптични модули, поради голямото разстояние на каналите на CWDM, броят на дължините на вълните, налични в системата, ще бъде намален, което ограничава капацитета на предаване на системата. Следователно до известна степен той не може да навакса нехибридното DWDM WDM оборудване.
Как да настроите CWDM / DWDM WDM анализ на мрежови случаи？
1. Потребителски нужди
(1) Разширение и надстройка: свържете 40-канално DWDM WDM оборудване към 1550nm канал от 8CH CWDM WDM оборудване, за да реализирате комбинация от канали.
(2) Изисквания към възела: дължината на връзката е 65km и трябва да се добавят два възела на 15km и 50km.
2. Дизайн на схемата
(1) Поради ограничението на честотната лента е невъзможно да се разширят 40 DWDM канали, така че инженерите на FS използват 8CH c27-c34 DWDM WDM оборудване, за да отговорят на изискванията на клиентите за приложение.
(2) Тъй като загубата на WDM оборудване, OADM и общото влакно е по-малка от 23dB, изходът на един канал може да бъде усилен до 8dB с помощта на усилвател, за да се оптимизира качеството на сигнала на връзката и да се намали грешката.
(3) Добавете 1-канален OADM към всеки възел за изтегляне и качване на сигнали.
Досега, ако WDM мрежата на потребителя' s се нуждае от повече канали, те трябва да конвертират в DWDM устройства. Тъй като разстоянието между дължините на вълната на DWDM е малко, броят на каналите може да бъде значително увеличен, но цената на всеки канал също е значително увеличена. Следователно потребителите трябва да оценят бъдещото развитие на обема на бизнеса си, за да решат дали да инсталират CWDM WDM оборудване с лоша гъвкавост при по-ниски първоначални разходи или DWDM оборудване с добра гъвкавост при по-високи първоначални разходи.
